Panduan Lengkap Relay AC: Fungsi, Jenis, dan Cara Memeriksanya

Penting.id – Sistem pendingin udara (AC) pada kendaraan modern adalah komponen vital untuk kenyamanan berkendara, terutama di iklim tropis seperti Indonesia. Salah satu bagian kecil namun sangat penting dalam sistem ini adalah Relay AC, yang seringkali luput dari perhatian hingga terjadi masalah.

Memahami fungsi dan cara kerja komponen ini dapat membantu Anda mendeteksi dini masalah dan menjaga kinerja AC mobil tetap optimal. Artikel ini akan membahas secara mendalam tentang Relay AC, mulai dari definisi hingga cara memeriksanya.

Apa Itu Relay AC dan Perannya?

Relay AC adalah sebuah saklar elektronik yang dikendalikan oleh arus listrik bertegangan rendah untuk mengaktifkan sirkuit bertegangan tinggi. Dalam konteks AC mobil, ia berfungsi sebagai jembatan yang menghubungkan arus listrik besar ke komponen utama AC, seperti kompresor atau kipas pendingin.

Komponen ini esensial untuk melindungi saklar kontrol di dashboard dari kerusakan akibat beban arus yang tinggi. Tanpa adanya relay, saklar di kabin bisa cepat aus atau bahkan terbakar karena harus menangani arus listrik yang besar secara langsung.

Fungsi Utama Relay AC dalam Sistem Pendingin

Fungsi utama Relay AC adalah sebagai pengaman dan pengontrol aliran listrik menuju komponen AC yang membutuhkan daya besar. Ini memastikan bahwa komponen seperti kompresor mendapatkan pasokan daya yang cukup dan stabil saat dibutuhkan.

Selain itu, relay juga mencegah kerusakan pada sistem kelistrikan mobil secara keseluruhan dengan memisahkan sirkuit kontrol yang sensitif dari sirkuit daya tinggi. Dengan demikian, ia memperpanjang umur komponen kelistrikan lainnya.

Bagaimana Cara Kerja Relay AC?

Cara kerja Relay AC cukup sederhana namun efektif, mengandalkan prinsip elektromagnetisme. Ketika Anda menghidupkan AC dari kabin, arus listrik kecil dari saklar kontrol akan mengalir ke koil di dalam relay.

Arus ini akan menciptakan medan magnet yang menarik sebuah armatur, sehingga menggerakkan kontak saklar di dalam relay untuk menutup. Penutupan kontak ini memungkinkan arus listrik bertegangan tinggi mengalir langsung dari aki ke kompresor AC atau kipas.

Jenis-Jenis Relay AC yang Umum Ditemukan

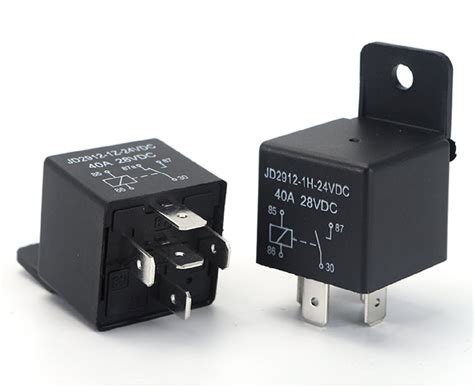

Ada beberapa jenis Relay AC yang biasa digunakan, meskipun prinsip dasarnya sama. Yang paling umum adalah relay 4-pin dan 5-pin, yang membedakan jumlah terminal koneksinya.

Relay 4-pin biasanya memiliki dua pin untuk koil dan dua pin untuk kontak saklar, sedangkan relay 5-pin memiliki tambahan satu pin kontak yang memungkinkan dua konfigurasi output (normally open dan normally closed).

Tanda-tanda Relay AC Mobil Rusak

Kerusakan pada Relay AC bisa menyebabkan berbagai masalah pada sistem pendingin mobil Anda. Tanda paling jelas adalah AC tidak mau menyala sama sekali atau menyala sebentar lalu mati.

Anda mungkin juga mendengar suara “klik” yang tidak normal dari area relay, atau kompresor AC tidak berputar meskipun semua indikator di dashboard menyala normal. Kipas kondensor yang tidak berputar saat AC dihidupkan juga bisa menjadi indikasi.

Penyebab Umum Kerusakan Relay AC

Beberapa faktor dapat menyebabkan Relay AC mengalami kerusakan dan perlu diganti. Keausan alami seiring waktu adalah penyebab umum, mengingat komponen ini terus-menerus bekerja membuka dan menutup sirkuit.

Selain itu, beban arus berlebihan akibat korsleting atau masalah pada komponen AC lain juga bisa membuat relay panas dan terbakar. Kondisi lingkungan yang lembap atau kotor juga dapat mempercepat korosi pada terminalnya.

Panduan Sederhana Cara Memeriksa Relay AC

Memeriksa kondisi Relay AC bisa dilakukan sendiri dengan beberapa langkah dasar. Pertama, Anda bisa mencoba mendengarkan suara “klik” dari relay saat AC dihidupkan; jika tidak ada, itu bisa menjadi tanda masalah.

Kedua, Anda bisa menukar relay AC dengan relay lain yang identik dari sistem mobil Anda yang diketahui berfungsi (misalnya, relay klakson atau lampu), lalu lihat apakah AC kembali berfungsi. Untuk pemeriksaan lebih lanjut, Anda memerlukan multimeter untuk menguji kontinuitas dan resistansi koil.

Langkah-langkah Menguji Relay AC dengan Multimeter

Untuk menguji relay menggunakan multimeter, pertama lepaskan relay dari soketnya di kotak sekring. Atur multimeter ke mode ohmmeter untuk mengukur resistansi koil, biasanya antara 50 hingga 150 ohm.

Kemudian, berikan tegangan 12V dari aki ke pin koil relay; Anda harus mendengar suara “klik” dan ketika diuji dengan ohmmeter, kontak saklar harus menunjukkan kontinuitas (resistansi mendekati nol). Jika tidak ada respons atau hasil tidak sesuai, relay mungkin rusak.

Kapan Waktu yang Tepat untuk Mengganti Relay AC?

Penggantian Relay AC biasanya diperlukan ketika hasil pemeriksaan menunjukkan adanya kerusakan atau kegagalan fungsi. Jangan menunda penggantian jika AC mobil Anda mulai menunjukkan gejala masalah yang jelas terkait relay.

Meskipun ukurannya kecil, relay yang rusak dapat mengakibatkan kerusakan lebih lanjut pada komponen AC yang lebih mahal, seperti kompresor, akibat pasokan listrik yang tidak stabil atau tidak ada sama sekali. Gantilah dengan suku cadang yang sesuai dan berkualitas.

Tips Perawatan untuk Memperpanjang Umur Relay AC

Menjaga sistem kelistrikan mobil tetap sehat adalah kunci untuk memperpanjang umur Relay AC dan komponen lainnya. Pastikan tidak ada kabel yang longgar atau korosi pada terminal relay dan kotak sekring.

Lakukan pemeriksaan rutin pada sistem AC secara keseluruhan untuk mencegah beban berlebih pada relay. Membersihkan area di sekitar kotak sekring juga dapat membantu mencegah penumpukan kotoran yang bisa menyebabkan masalah.

Memahami fungsi Relay AC adalah investasi kecil yang dapat mencegah masalah besar pada sistem pendingin kendaraan Anda. Dengan pengetahuan ini, Anda dapat lebih proaktif dalam perawatan dan perbaikan, memastikan kenyamanan berkendara Anda tetap terjaga.

Jangan ragu untuk mencari bantuan profesional jika Anda tidak yakin dalam melakukan pemeriksaan atau penggantian sendiri. Perawatan yang tepat akan membuat AC mobil Anda bekerja optimal selama bertahun-tahun.

---

Pertanyaan Umum (FAQ)

Apa itu Relay AC?

Relay AC adalah saklar elektronik yang berfungsi untuk mengendalikan aliran listrik bertegangan tinggi ke komponen AC mobil, seperti kompresor atau kipas, melalui sinyal listrik bertegangan rendah.

Apa fungsi utama Relay AC?

Fungsi utamanya adalah untuk melindungi saklar kontrol di dashboard dari beban arus listrik tinggi dan memastikan pasokan daya yang stabil ke komponen AC yang membutuhkan daya besar.

Bagaimana cara kerja Relay AC?

Saat diaktifkan, arus listrik kecil akan mengalir ke koil relay, menciptakan medan magnet yang menarik kontak saklar untuk menutup, sehingga memungkinkan arus listrik besar mengalir ke komponen AC.

Apa saja tanda-tanda Relay AC bermasalah?

Tanda-tanda umumnya meliputi AC tidak menyala sama sekali, menyala sebentar lalu mati, kompresor tidak berputar, atau kipas kondensor tidak berfungsi saat AC dihidupkan.

Bisakah saya mengganti Relay AC sendiri?

Jika Anda memiliki sedikit pengetahuan dasar kelistrikan dan peralatan yang tepat seperti multimeter, Anda mungkin bisa menggantinya sendiri. Namun, jika ragu, disarankan untuk mencari bantuan dari teknisi profesional untuk menghindari kesalahan.
