Panduan Lengkap Manifold Gauge AC: Fungsi dan Cara Pakai

Penting.id – Manifold Gauge AC adalah salah satu alat paling esensial bagi teknisi maupun pemilik kendaraan yang ingin memahami dan merawat sistem pendingin udara mereka. Alat ini memungkinkan Anda untuk memantau tekanan refrigerant di dalam sistem AC, yang merupakan indikator vital kesehatan seluruh unit.

Meskipun istilah ‘manifold’ dalam beberapa konteks, seperti pada 20 Maret 2015, sering diidentifikasi dengan definisi matematis sebagai ruang topologi, artikel ini secara eksklusif berfokus pada Manifold Gauge AC sebagai perangkat mekanis. Kami akan membahas secara mendalam fungsi, komponen, dan cara penggunaannya yang tepat dalam konteks perawatan AC.

Apa Itu Manifold Gauge AC?

Manifold Gauge AC adalah sebuah perangkat diagnostik yang digunakan untuk mengukur tekanan gas refrigerant di dalam sistem AC kendaraan atau rumah. Alat ini sangat penting untuk mendeteksi masalah seperti kebocoran, kelebihan atau kekurangan refrigerant, serta masalah kompresor.

Dengan menggunakan alat ini, teknisi dapat melakukan evakuasi (pemvakuman), pengisian ulang (charging), dan pemulihan (recovery) refrigerant dengan akurat. Pengukuran yang tepat memastikan sistem AC berfungsi pada efisiensi puncak dan mencegah kerusakan lebih lanjut.

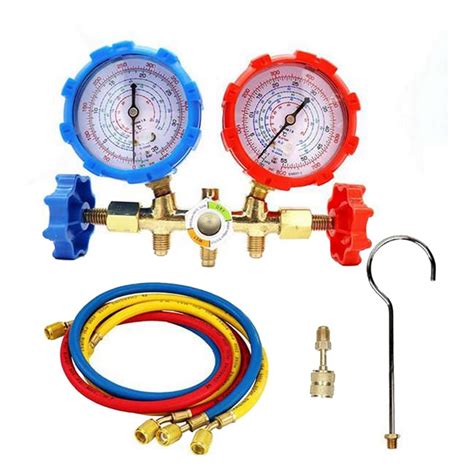

Komponen Utama Manifold Gauge AC

Memahami setiap bagian Manifold Gauge AC sangat penting untuk penggunaannya yang efektif dan aman. Alat ini terdiri dari beberapa komponen inti yang bekerja sama untuk memfasilitasi diagnostik dan perawatan AC.

Gauge Tekanan Tinggi (Merah) dan Tekanan Rendah (Biru)

Pada Manifold Gauge AC, Anda akan menemukan dua buah pengukur tekanan, yaitu gauge merah untuk tekanan tinggi dan gauge biru untuk tekanan rendah. Gauge merah biasanya mengukur tekanan di sisi discharge kompresor, sedangkan gauge biru mengukur tekanan di sisi suction.

Setiap gauge dilengkapi dengan skala yang menunjukkan tekanan dalam PSI atau Bar, serta skala suhu yang berkaitan dengan titik didih refrigerant pada tekanan tertentu. Membaca kedua gauge ini secara simultan memberikan gambaran lengkap tentang kondisi operasi sistem AC Anda.

Selang Koneksi (Merah, Biru, Kuning)

Manifold gauge dilengkapi dengan tiga selang fleksibel yang berwarna berbeda untuk tujuan identifikasi yang jelas. Selang merah digunakan untuk menghubungkan ke sisi tekanan tinggi sistem AC, sementara selang biru dihubungkan ke sisi tekanan rendah.

Selang kuning atau selang tengah biasanya digunakan untuk menghubungkan manifold ke tabung refrigerant, pompa vakum, atau alat recovery. Pemilihan selang yang tepat memastikan proses diagnostik dan servis berjalan lancar serta aman.

Katup Kontrol (High Side dan Low Side)

Pada manifold utama, terdapat dua katup putar yang berfungsi untuk membuka atau menutup aliran refrigerant melalui selang. Katup ini memungkinkan teknisi untuk mengisolasi bagian-bagian tertentu dari sistem atau mengontrol aliran refrigerant saat melakukan pengisian atau evakuasi.

Penggunaan katup yang benar sangat krusial untuk mencegah kebocoran refrigerant dan memastikan tekanan diukur dengan akurat. Selalu pastikan katup tertutup rapat saat tidak digunakan untuk menjaga kebersihan dan mencegah kontaminasi.

Fungsi Esensial Manifold Gauge AC

Manifold Gauge AC memiliki beberapa fungsi vital yang menjadikannya alat tak tergantikan dalam perawatan sistem pendingin udara. Fungsi-fungsi ini mencakup diagnostik hingga perbaikan langsung.

Mengukur Tekanan Sistem AC

Fungsi utama dari Manifold Gauge AC adalah untuk mengukur tekanan refrigerant baik di sisi tinggi maupun rendah sistem. Data tekanan ini sangat penting untuk menentukan apakah sistem AC beroperasi dalam rentang normal atau ada indikasi masalah.

Tekanan yang terlalu rendah dapat menunjukkan kebocoran atau kekurangan refrigerant, sedangkan tekanan yang terlalu tinggi bisa menandakan kelebihan refrigerant atau masalah pada komponen seperti kondensor. Analisis data tekanan membantu dalam penentuan langkah perbaikan yang tepat.

Melakukan Vakum dan Pengisian Refrigerant

Selain pengukuran, Manifold Gauge AC juga digunakan untuk proses vakum dan pengisian ulang refrigerant. Proses vakum bertujuan untuk menghilangkan udara dan uap air dari sistem sebelum pengisian refrigerant baru, yang sangat penting untuk efisiensi dan umur panjang sistem AC.

Setelah sistem divakumkan hingga tekanan yang sesuai, manifold gauge kemudian digunakan untuk memasukkan jumlah refrigerant yang tepat ke dalam sistem. Akurasi dalam kedua proses ini sangat mempengaruhi kinerja pendinginan dan keandalan sistem AC.

Langkah-langkah Menggunakan Manifold Gauge AC

Menggunakan Manifold Gauge AC memerlukan pemahaman prosedur yang benar untuk hasil yang akurat dan keselamatan kerja. Ikuti langkah-langkah berikut untuk mengoptimalkan penggunaan alat ini.

Persiapan dan Koneksi Awal

Sebelum memulai, pastikan mesin kendaraan dalam keadaan mati dan sistem AC dingin. Kenakan sarung tangan dan kacamata pelindung untuk menghindari kontak langsung dengan refrigerant yang dingin dan bertekanan.

Hubungkan selang biru ke port layanan tekanan rendah (biasanya lebih besar dan ditandai huruf ‘L’), dan selang merah ke port layanan tekanan tinggi (biasanya lebih kecil dan ditandai huruf ‘H’). Pastikan sambungan rapat untuk mencegah kebocoran.

Membaca Tekanan Sistem

Setelah terhubung, hidupkan mesin dan nyalakan AC pada pengaturan suhu terendah dengan kipas maksimal. Biarkan sistem beroperasi selama beberapa menit agar stabil, lalu baca tekanan pada kedua gauge.

Bandingkan pembacaan ini dengan spesifikasi pabrikan kendaraan Anda untuk menentukan apakah tekanan berada dalam rentang normal. Deviasi dari nilai standar menunjukkan adanya masalah yang perlu diinvestigasi lebih lanjut.

Prosedur Vakum Sistem

Jika perlu melakukan vakum, hubungkan selang kuning ke pompa vakum dan buka kedua katup pada manifold gauge. Nyalakan pompa vakum dan biarkan beroperasi hingga gauge tekanan rendah menunjukkan angka vakum yang stabil (biasanya sekitar -30 inHg atau -1 Bar).

Setelah mencapai vakum yang diinginkan, tutup kedua katup manifold dan matikan pompa. Amati gauge tekanan rendah selama beberapa waktu untuk memastikan tidak ada kenaikan tekanan, yang dapat mengindikasikan kebocoran pada sistem.

Pengisian Refrigerant yang Tepat

Untuk pengisian refrigerant, hubungkan selang kuning ke tabung refrigerant yang sesuai setelah proses vakum selesai dan dipastikan tidak ada kebocoran. Balikkan tabung refrigerant jika menggunakan jenis cair, lalu buka katup tekanan rendah pada manifold gauge secara perlahan.

Monitor gauge tekanan rendah hingga mencapai nilai yang direkomendasikan oleh pabrikan. Penting untuk mengisi refrigerant sedikit demi sedikit dan memeriksa suhu kabin untuk menghindari pengisian berlebihan yang dapat merusak kompresor.

Pentingnya Kalibrasi dan Perawatan

Seperti alat ukur lainnya, Manifold Gauge AC memerlukan perawatan dan kalibrasi rutin untuk menjaga akurasi dan keandalan. Selalu bersihkan selang dan gauge setelah digunakan dan simpan di tempat yang aman.

Hindari menjatuhkan alat ini dan pastikan katup selalu tertutup saat tidak digunakan. Dengan perawatan yang tepat, Manifold Gauge AC Anda akan bertahan lama dan selalu siap membantu dalam diagnosa sistem pendingin.

Kesimpulan

Manifold Gauge AC adalah investasi penting bagi siapa saja yang serius dalam merawat sistem pendingin udara. Dari mendiagnosis masalah tekanan hingga melakukan pengisian refrigerant, alat ini menyediakan informasi krusial untuk memastikan kinerja AC yang optimal.

Dengan memahami setiap komponen dan mengikuti prosedur penggunaan yang benar, Anda dapat menjaga sistem AC Anda beroperasi dengan efisien dan memperpanjang umurnya. Selalu prioritaskan keselamatan saat bekerja dengan sistem bertekanan tinggi.

---

Pertanyaan Umum (FAQ)

Apa fungsi utama Manifold Gauge AC?

Fungsi utama Manifold Gauge AC adalah untuk mengukur tekanan refrigerant di sisi tekanan tinggi dan rendah sistem AC, serta untuk melakukan proses vakum dan pengisian ulang refrigerant.

Mengapa Manifold Gauge AC memiliki dua gauge berbeda?

Dua gauge (merah untuk tekanan tinggi, biru untuk tekanan rendah) memungkinkan Anda memantau tekanan di kedua sisi sistem AC secara simultan. Ini membantu dalam mendiagnosis masalah seperti kebocoran, sumbatan, atau kinerja kompresor.

Apa warna selang pada Manifold Gauge AC dan untuk apa masing-masing?

Biasanya ada tiga selang: merah untuk tekanan tinggi, biru untuk tekanan rendah, dan kuning (atau tengah) untuk menghubungkan ke tabung refrigerant, pompa vakum, atau alat recovery.

Bisakah saya menggunakan Manifold Gauge AC untuk semua jenis refrigerant?

Tidak. Manifold Gauge AC dirancang untuk jenis refrigerant tertentu dan memiliki skala yang dikalibrasi sesuai. Pastikan gauge Anda kompatibel dengan jenis refrigerant yang sedang Anda tangani (misalnya, R134a, R1234yf, atau R22).

Seberapa sering saya harus mengkalibrasi Manifold Gauge AC saya?

Frekuensi kalibrasi tergantung pada seberapa sering alat digunakan dan kondisi penyimpanannya. Umumnya, kalibrasi tahunan atau jika ada indikasi ketidakakuratan sangat disarankan untuk memastikan pembacaan yang tepat.
